Аппаратура контроля плавности движения подъемных сосудов

АПК "Карст"

Аппаратура контроля плавности движения подъемных сосудов Аппаратно-программный комплекс "Карст" (АПК "Карст") предназначена для оценки параметров движения подъемных сосудов шахтных подъемных установок.

АПК "Карст" удовлетворяет требованиям п. 423 Федеральных норм и правил в области промышленной безопасности "Правила безопасности при ведении горных работ и переработке твердых полезных ископаемых".

АПК "Карст" соответствует требованиям технического регламента ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах".

Назначение:

Функции:

    АПК "Карст" обеспечивает

  • контроль ускорений, испытываемых подъемными сосудами при работе шахтной подъемной установки;
  • определение положения и скорости движения подъемных сосудов в шахтном стволе;
  • формирование массива данных значений ускорений подъемных сосудов с привязкой к положению и ярусам армировки  в шахтном стволе;
  • определение участков ствола с повторяющимися ударными воздействиями;
  • автоматический анализ значений ускорений, определение ударных воздействий в системе "подъемный сосуд - жесткая армировка";
  • ведение базы данных графических архивов и архивов сообщений;
  • самодиагностику АПК "Карст".

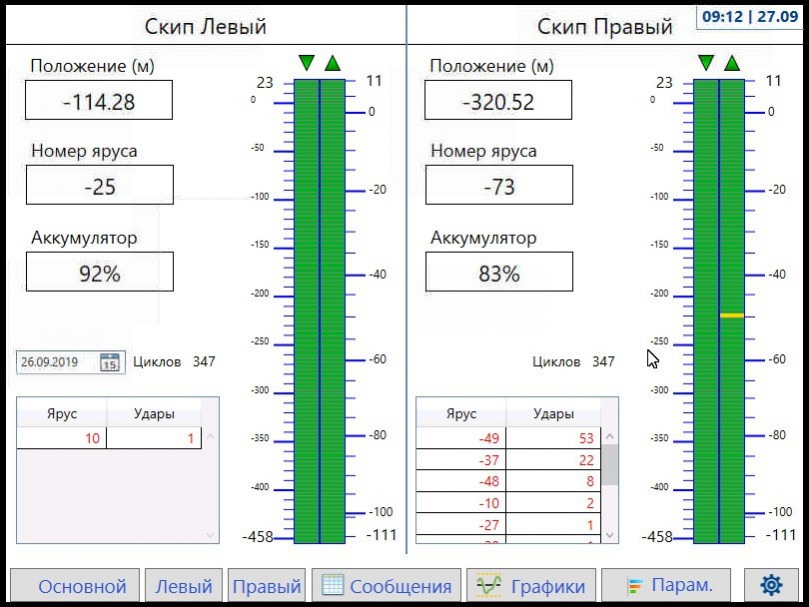

Рисунок 1. Основной вид экрана АПК "Карст"

Представление результатов обработки данных:

gallery/Карст схема

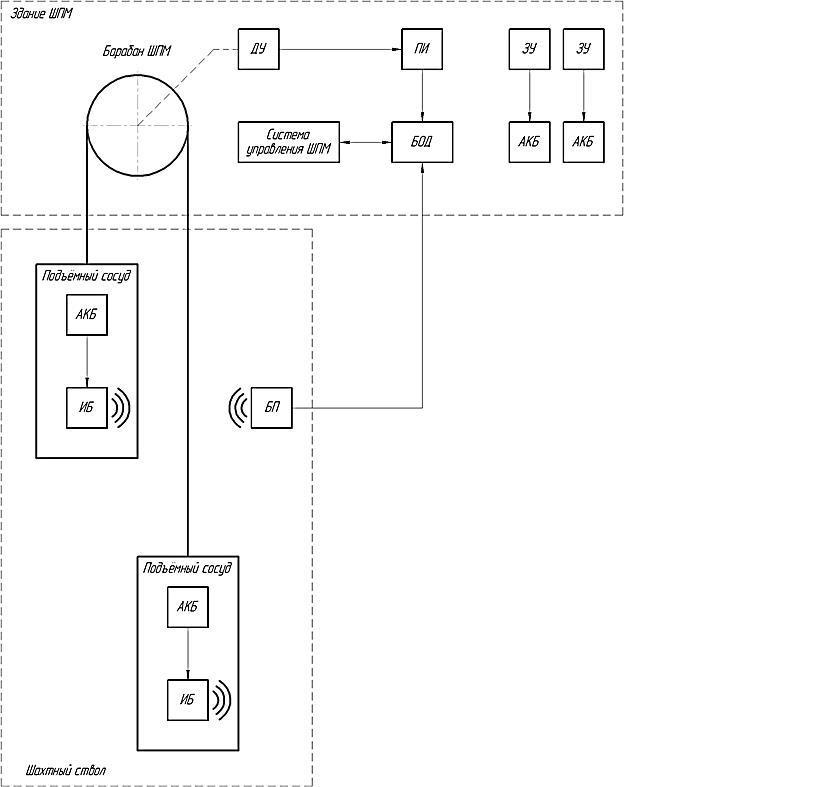

Рисунок 2. Структурная схема АПК "Карст"

В ходе обработки данных АПК "Карст" определяет отметки ствола, при прохождении которых подъемными сосудами, выявляются признаки ударных воздействий в системе "подъемный сосуд - жесткая армировка". Результаты обработки данных регистрируются в базе данных, выводятся в виде сообщений, а также в виде команд на срабатывание исполнительных реле.



Структурная схема АПК "Карст" приведена на рисунке 2.

Здесь:

  • ШПМ – шахтная подъемная машина;
  • ДУ – датчик угла поворота;
  • ПИ – преобразователь интерфейса;
  • БОД – блок обработки данных;
  • ЗУ – зарядное устройство;
  • АКБ –  Аккумуляторная батарея;
  • БП (БПВ) – блок приемник (блок приемник взрывозащищенный);
  • ИБ – блок измерительный.

Данные об эксплуатации на объектах потребителей:

Отображение текущих и архивных данных осуществляется на экране блока обработки данных, основной вид которого приведен на рисунке 1.

Информация выводится в нескольких окнах, переключаемых кнопками внизу экрана. В окнах выводится подробная информация о выявленных ударных воздействия для каждого подъемного сосуда, графический архив и архив сообщений.

При цикличной работе подъемной установки сопоставляются данные, полученные за отдельные циклы движения подъемных сосудов.

АПК "Карст" разработан на основе опыта исследований динамических нагрузок в системе "подъемный сосуд – жесткая армировка". Комплекс успешно эксплуатируется на скиповой подъемной машине ПАО "Уралкалий" с ноября 2018 года. Данные комплекса ежедневно используются специалистами, осуществляющими ревизию и армировку шахтного ствола. Комплекс успешно прошел испытания на скиповой подъемной машине АО "Воркутауголь".
