Ограничитель скорости шахтных подъемных установок
 с полным самоконтролем ОС-5М

Назначение:

Ограничитель скорости ОС-5М предназначен для применения на одноканатных и многоканатных шахтных подъемных машинах.

ОС-5М обеспечивает защиту шахтных подъемных установок (ШПУ) от превышения скорости в период замедления и равномерного движения подъемных сосудов в стволе, а так же от превышения скорости подхода сосудов к приемным площадкам и жестким направляющим при канатной армировке ствола.

ОС-5М удовлетворяет требованиям п.п. 455, 456 Федеральных норм и правил в области промышленной безопасности «Правила безопасности при ведении горных работ и переработке твердых полезных ископаемых» и п.п. 311, 312 Федеральных норм и правил в области промышленной безопасности "Правила безопасности в угольных шахтах".

ОС-5М обеспечивает полный самоконтроль, включающий контроль исправности измерительных цепей положения и скорости, собственных элементов и исполнительного реле в цепи ТП.

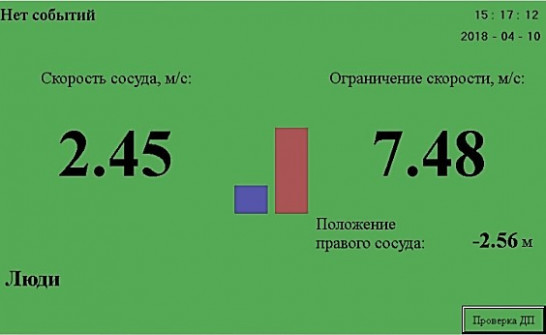

На рисунке 1 приведен вид панели оператора, на которую выводится информация о текущей и предельной скорости сосуда.

gallery/ОС-5 панель

Рисунок 1. Основной вид панели оператора

Дополнительными функциями ОС-5М являются:

-  защита от обратного хода подъемных сосудов;

- защита  от  пробуксовки канатоведущего шкива и контроль проскальзывания канатов по шкиву (для подъемных машин со шкивом трения).

ОС-5М.1 – обозначение базовой модели ограничителя скорости.

ОС-5М.2 – обозначение модели с дополнительной функцией защиты от пробуксовки канатоведущего шкива и контроля проскальзывания канатов.

Функции ОС-5М:

- расчет критической и защитной тахограмм движения подъемных сосудов в шахтном стволе;

- измерение линейного перемещения и расчет скорости движения подъемного сосуда в шахтном стволе;

- вывод на экран панели оператора текущих значений положения подъемного сосуда, скорости движения и защитной тахограммы;

- срабатывание исполнительного реле в случае превышения скорости равномерного хода и скорости защитной тахограммы в период замедления;

- срабатывание исполнительного реле при обратном ходе подъемного сосуда (для ШПУ, оснащенных системой автоматического регулирования скорости);

- срабатывание исполнительного реле при пробуксовке канатоведущего шкива по канатам;

- вывод информации на экран панели оператора при проскальзывании канатов по канатоведущему шкиву;

- контроль срабатывания исполнительных реле;

- вывод на экран панели оператора сообщений о срабатывании исполнительных реле с указанием кода причины

- полный самоконтроль, включающий контроль исправности измерительных цепей положения и скорости, собственных элементов и исполнительного реле в цепи ТП.

Настройка ОС-5М:

Настройка ограничителя скорости под индивидуальные параметры шахтной подъемной установки осуществляется с помощью специализированного программного обеспечения – конфигуратора ОС-5М.  Программное обеспечение разработано для использования на персональном компьютере (ноутбуке), который подключается на период настройки к контроллеру ограничителя скорости.

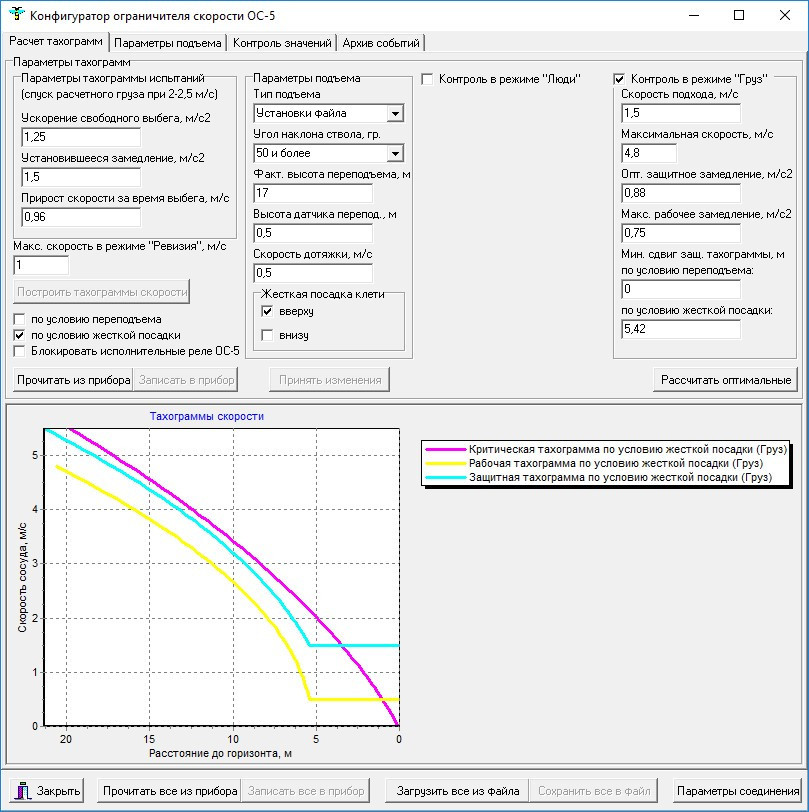

На рисунке 2 показано основное окно программы расчета критической и защитной тахограмм движения подъемных сосудов.

gallery/ОС-5М настройка

Рисунок 2. Основное окно программы расчета критической и защитной тахограмм. Вкладка «Расчет тахограмм»

Данные об эксплуатации на объектах потребителей:

Ограничители скорости ОС-5М (ОС-5) эксплуатируются более чем на 50 шахтных подъемных установках горнодобывающих предприятий РФ.
