Регистраторы параметров шахтной подъемной установки

РПУ-03.х (РПУ-03.3 и РПУ-03.5)

Регистраторы параметров подъемной установки РПУ-03.х предназначены для непрерывного контроля основных параметров работы шахтной подъемной установки, индикации текущих значений, хранения и предоставления всей зарегистрированной информации.

Регистраторы параметров РПУ-03.х удовлетворяют требованиям п. 446 Федеральных норм и правил в области промышленной безопасности "Правила безопасности при ведении горных   работ и переработке твердых полезных ископаемых" и п. 324 Федеральных норм и правил в области промышленной безопасности "Правила безопасности в угольных шахтах".

Функции:

  1. Контроль напряжения и тока подъемных двигателей.
  2. Контроль давления в тормозной системе подъемной машины.
  3. Определение положения подъемного сосуда в шахтном стволе.
  4. Контроль скорости движения подъемного сосуда в шахтном стволе.
  5. Определение и визуализацию причины включения предохранительного тормоза.
  6. Ведение архива графических данных (Продолжительность хранения архива в энергонезависимой памяти РПУ-03.х – 30 суток).
  7. Ведение  архивов,  характеризующих  статистику  работы  подъемной  установки,  включающих  в  себя следующую информацию:

    -   учет каждого цикла подъема ШПУ, с указанием времени начала и конца движения;

    - расчет почасовой и посменной производительности ШПУ (для скиповых ШПУ);

    -   учет массы поднимаемого в скипах груза (для скиповых ШПУ);

    -   моменты переключения режимов работы ШПУ;

    - сигналы   шахтной   стволовой сигнализации;

    - момент  срабатывания  предохрани-тельного тормоза;

    -   расчет    параметров    работы    тормоза (время срабатывания, время холостого хода).

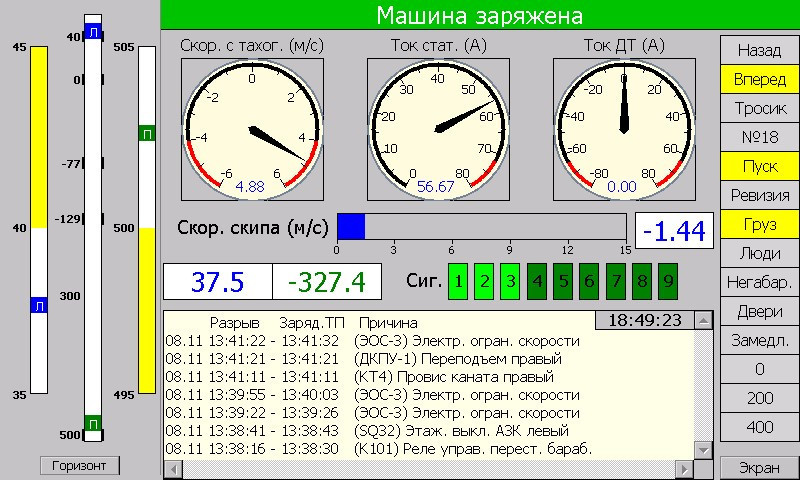

Рисунок 1. Интерфейс рабочей станции РПУ-03.3, основное окно

Назначение:

На рисунках 1 и 2 приведен Интерфейс рабочих станций РПУ-03.3 и РПУ-03.5 (основное окно).

Регистраторы параметров РПУ-03.х имеют трехуровневую структуру, состоящую из:

- первичных преобразователей нижнего уровня;

- контролера сбора и первичной обработки данных среднего уровня;

- рабочей станции оператора верхнего уровня.

Дополнительные функции РПУ-03.х, реализованные в РПУ-03.5:



  1. Контроль тока управления регулятором давления тормозной системы.
  2. Контроль относительной деформации тормозных тяг барабанной тормозной системы.
  3. Контроль и обработка сигналов с первичных преобразователей температуры, давления, расхода и других типов с унифицированными выходами.
  4. Взвешивание поднимаемого груза.
  5. Определение момента и причины срабатывания предохранительного тормоза.
  6. Контроль состояния реле цепей систем управления и сигнализации.
gallery/РПУ-1
gallery/РПУ-2

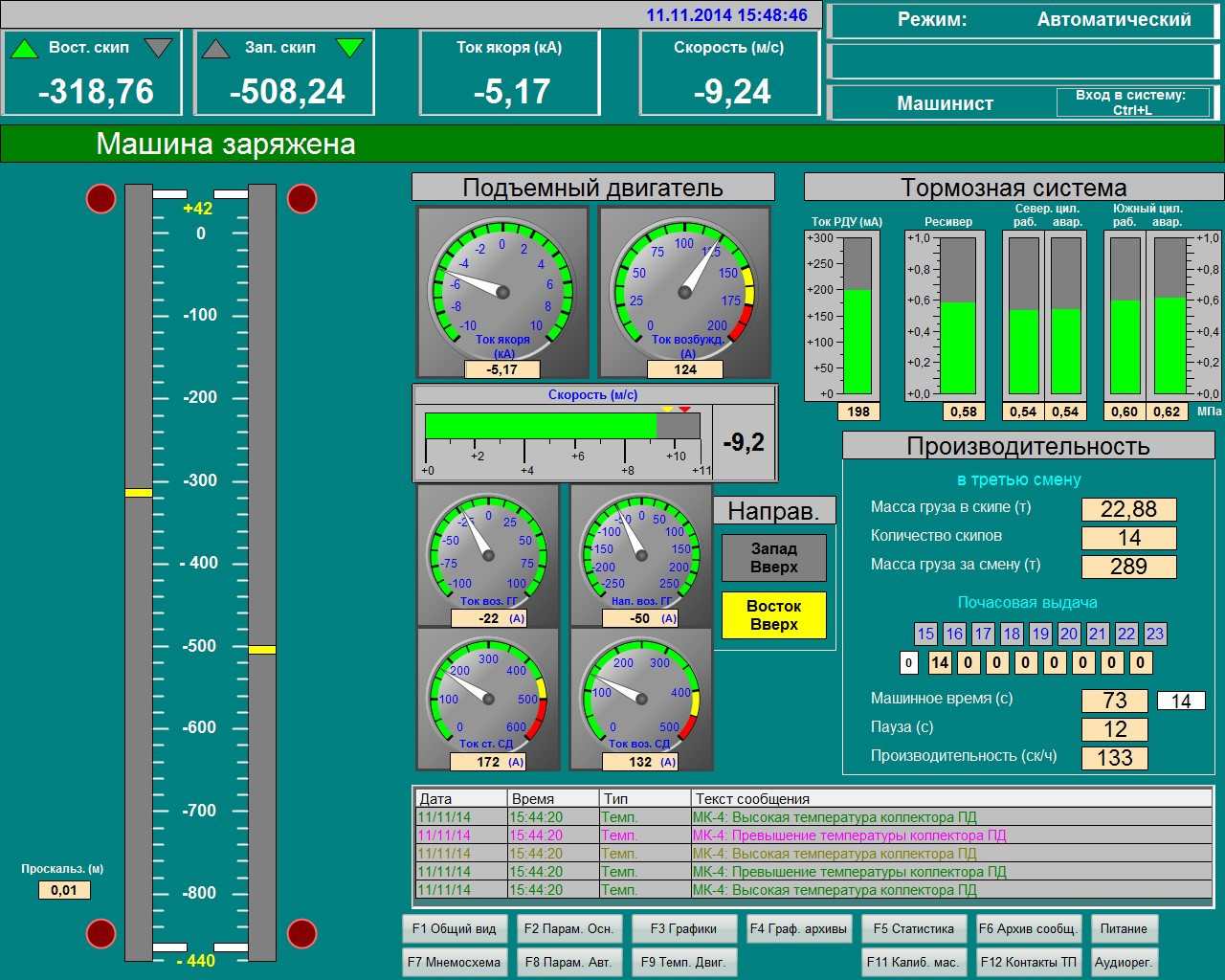

Рисунок 2. Интерфейс рабочей станции РПУ-03.5, основное окно

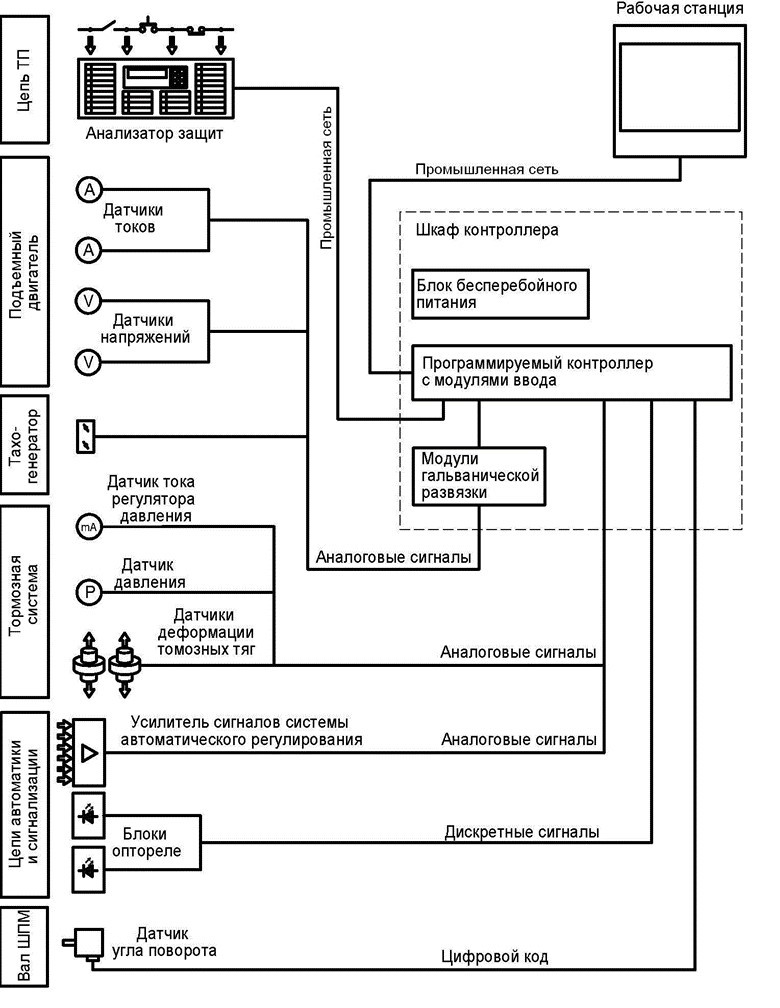

Структурная схема регистраторов параметров РПУ-03.х приведена на рисунке 3:

gallery/РПУ-03 Структура

Рисунок 3. Структурная схема РПУ-03.х

Данные об эксплуатации на объектах потребителей:

Регистраторы параметров РПУ-03.х эксплуатируются более чем на 250 шахтных подъемных установках горнодобывающих предприятий РФ, Белоруссии и Казахстана.
