Регистратор параметров главной вентиляторной установки

РП-ГВУ

Регистратор параметров главной вентиляторной установки РП-ГВУ предназначен для непрерывного контроля основных параметров работы агрегатов главной вентиляторной установки рудника или шахты, индикации текущих значений, хранения и предоставления всей получаемой информации.

Регистратор параметров РП-ГВУ обеспечивает выполнение  требований п. 1465 Федеральных норм и правил в области промышленной безопасности "Правила безопасности при ведении горных работ и переработке твердых полезных ископаемых".

Назначение:

Регистратор параметров РП-ГВУ осуществляет контроль:

Функции:

1. Технологических параметров главной вентиляторной установки

  • визуальный контроль работы вентилятора (нормальный режим, реверс или остановка) с указанием номера вентиляторного агрегата находящегося в работ;
  • положение ляд переключения воздушной струи с рабочего на резервный вентилятор;
  • производительность;
  • полное давление (депрессия);
  • температура воздуха на выходе из калорифера и в других точках.



2.        Эксплуатационных характеристик

  • энергетические показатели работы электропривода вентилятора;

  • частота вращения вала вентилятора;

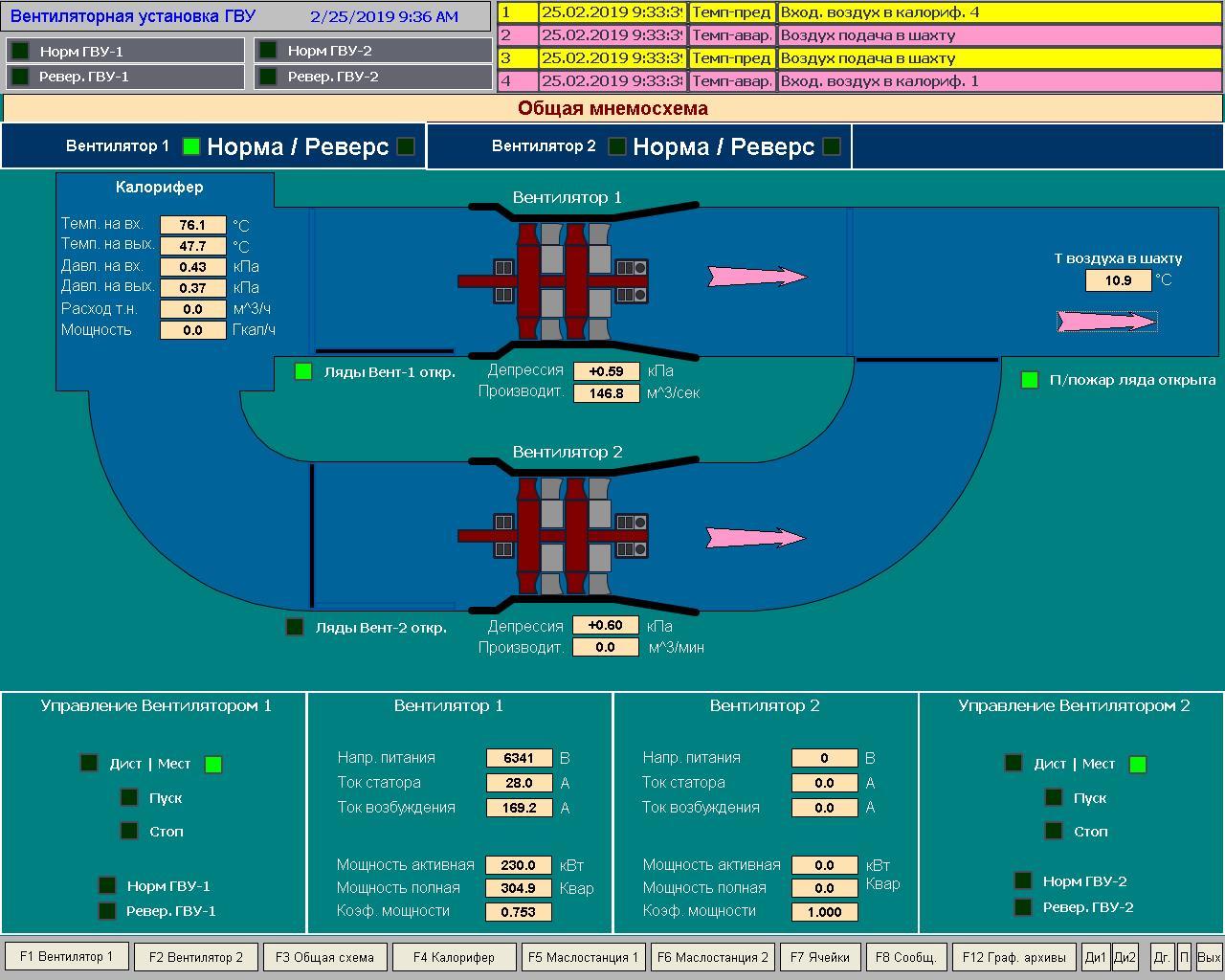

Рисунок. Интерфейс рабочей станции РП-ГВУ. Окно оператора ГВУ.

  • давление, расход и уровень масла в системах маслосмазки;
  • температура теплоносителя на входе и выходе калориферных секций;
  • положение лопаток спрямляющих и направляющих аппаратов;
  • состояние элементов цепей управления и сигнализации;
  • состояние высоковольных ячеек и пр.

Программное обеспечение РП-ГВУ позволяет:

  • создавать индивидуальные графические формы для каждой функциональной роли пользователя (Пример интерфейса рабочей станции (Общая мнемосхема) РП-ГВУ приведен на рисунке);
  • создавать отдельные графические окна для групп параметров;
  • выводить сообщения и формировать архив по фактам выхода значений контролируемых параметров за установленные пределы;
  • регистрировать архивы графических данных;
  • обеспечивать просмотр и документирование зарегистрированных данных с помощью дополнительного специализированного программного обеспечения.

Данные об эксплуатации на объектах потребителей:

ПАО "Комбинат "Магнезит" Шахта "Магнезитовая", главная вентиляторная установка.
