Аппаратура для ревизии и наладки шахтных подъемных установок

"Системы измерительные "Силькан"

Аппаратура для ревизии и наладки шахтных подъемных установок "Системы измерительные "Силькан" предназначена для измерения, визуализации и документирования параметров работы тормозной системы и электроприводов шахтных подъемных машин в ходе ревизии, наладки и контрольных испытаний.

Аппаратура "Силькан" является средством измерений. Регистрационный номер в Гос. реестре средств измерений 76926-19.

Назначение:



Внешний вид аппаратуры "Силькан" приведен на рисунке 1.

Функции:

Аппаратура "Силькан" обеспечивает:

- измерение напряжения постоянного тока в диапазонах: ±100 мВ, ±1 В, ±5 В, ±30 В;

- измерение напряжения переменного тока в диапазоне: 0 - 1 В;

- измерение напряжения постоянного тока с использованием выносного делителя напряжений ДН-1000/250-5 в диапазонах: ±250 В, ±1000 В;

- измерение силы постоянного тока в диапазоне: 4 - 20 мА;

- измерение перемещения подъемных сосудов по вращению барабана или шкива (барабана) трения подъемной машины с использованием датчика пути в диапазоне: 0,5 - 2000 м;

- приведение (пересчет) измеряемых параметров к единицам контролируемых параметров ШПМ (сила постоянного и переменного тока в цепях электропривода ШПМ, давление в тормозной системе ШПМ, скорости перемещения подъемных сосудов, относительной деформации тормозных тяг, перемещения тормозной колодки дискового тормоза) при подключении систем «Силькан» к контролируемым цепям;

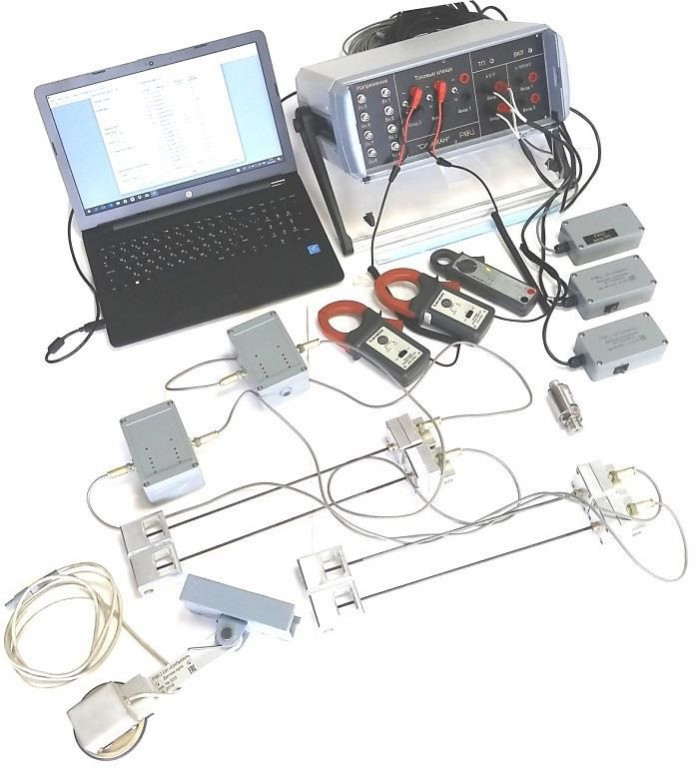

Рисунок 1. Комплектность аппаратуры "Силькан"

Ввод параметров замера производится на панели персонального компьютера (ноутбука) "Параметры замера", вид которого приведен на рисунке 2.

После активации режима замера начинается регистрация данных с одновременным выводом графиков изменения регистрируемых параметров на экран, а также их текущих значений.

Просмотр графиков возможен в "Окне просмотра параметров", приведенном на рисунке 3.

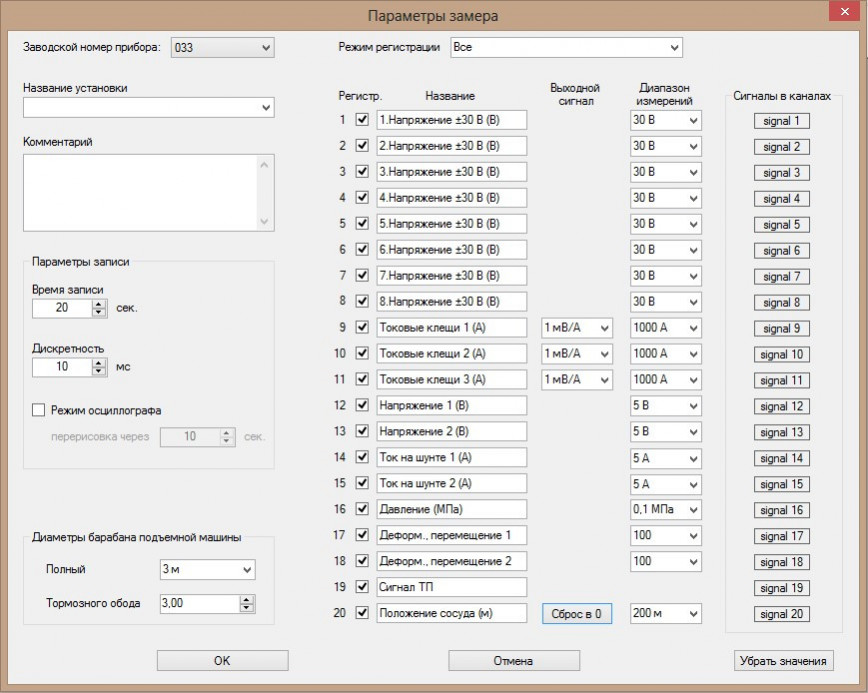

Рисунок 2. Окно "Параметры замера"

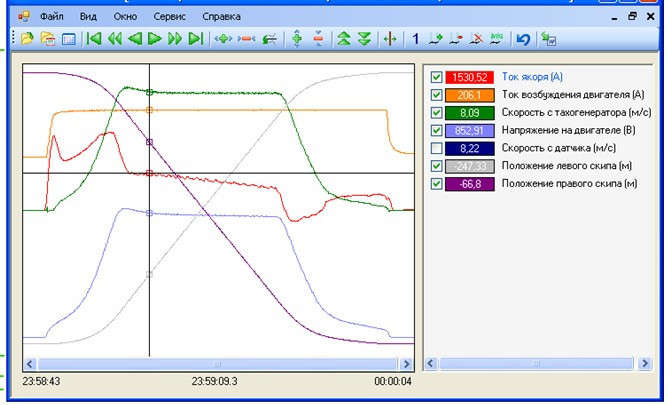

Рисунок 3. Окно просмотра параметров

Аппаратура "Силькан" выпущена в количестве 36 экземпляров и эксплуатируется на горнодобывающих предприятиях РФ, Казахстана и Белоруссии.

Данные об эксплуатации:

Материалы по теме:

- регистрацию  момента  разрыва  цепи предохранительного тормоза переключателем ТП.
